直流系统接地故障定位仪 检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。6.2 高检测效率，钳表钳一扎回路出线：在直流配电屏的屏面上的各个保险的出口线（捆成一扎）上，如果检测结果为“非接地”说明该扎直流电源的回路均无接地故障。如果该扎线检测结果有“接地”，再分别钳各个回路，检测方法同上。假设检测出第N馈线支路有故障后，欲进一步寻找馈线支路以下的各个分支路时，可继续按照上述步骤，用钳表对各个分支路进行检测。6.3 故障进一步定位：检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。6.4 利用“绝缘量化指数”检测多点接地：系统有多个接地故障，或者正、负直流母线均有接地故障，在各回路的检测中，装置会自动探测出接地故障较严重的支路，然后检测出接地故障点。检测中分析检测结果，接地故障较严重的（正或负）接地故障。也可利用“绝缘程度条”和参考“绝缘程度百分比”的量化指数，比较测试结果的微小差异。该故障排除后再进行其他支路的检测，并将接地故障点逐一检测排除。

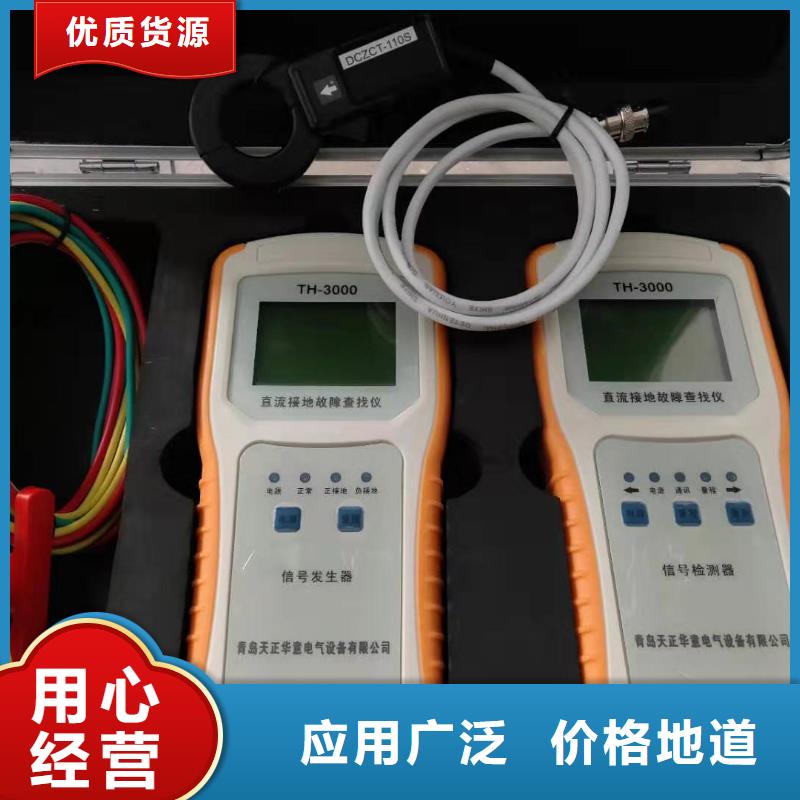

直流系统接地故障定位仪使用方法1、将信号发送器电源开关置OFF，将输出信号线插头插入探测仪的输出插座上，信号输出线的正母线（红色鳄鱼夹）夹在直流母线的正接地极上，信号输出线的负母线（黑色鳄鱼夹）夹在直流母线的负接地极上，信号输出线的大地（绿色鳄鱼夹）夹在直流屏的铁壳上（即大地）。电源开关置ON，仪器开始工作。2、信号发送器的“母线/支路”开关置母线端，仪器开始检测，如果有接地电阻，显示器显示其阻值，若无接地则显示999 .9KΩ；若有接地，则显示接地电阻，同时显示正接地或负接地。3、开启接收器，液晶显示相关参数。若显示电池电压欠压, 表示仪器电池没电，需充电。将充电器接上AC220V,充电插头插入充电插孔上,一般充电三个小时锂电池即可使用。本仪器由充电锂电池供电，锂电池经使用后电压会逐渐下降。当电压下降到低于10.8V时，蜂鸣器一直报警输出，表示仪器不能工作，此时，需要对电池进行充电；同时界面提示“同步信号握手中”，将发送器“母线/支路’开关置“支路”，接收机显示“同步信号握手成功，请发送机接收机保持当前状态”，如果任意一方重启或改变状态，均需将接收机靠近发送机（重置支路）重新握手同步信号。4、用接收器的检测探头分别卡住直流系统各个支路，显示器显示当前支路的对地电阻，建议每个回路测量2-3次，以获得的稳定值。5、检测探头查找支路接地故障时，可以同时卡住某个支路正、负两条馈线，一次便可以测量出该支路是否有接地故障。也可以将正、负两馈线分两次测量，先卡该支路正极馈线，后卡该支路负极馈线，反之亦可。

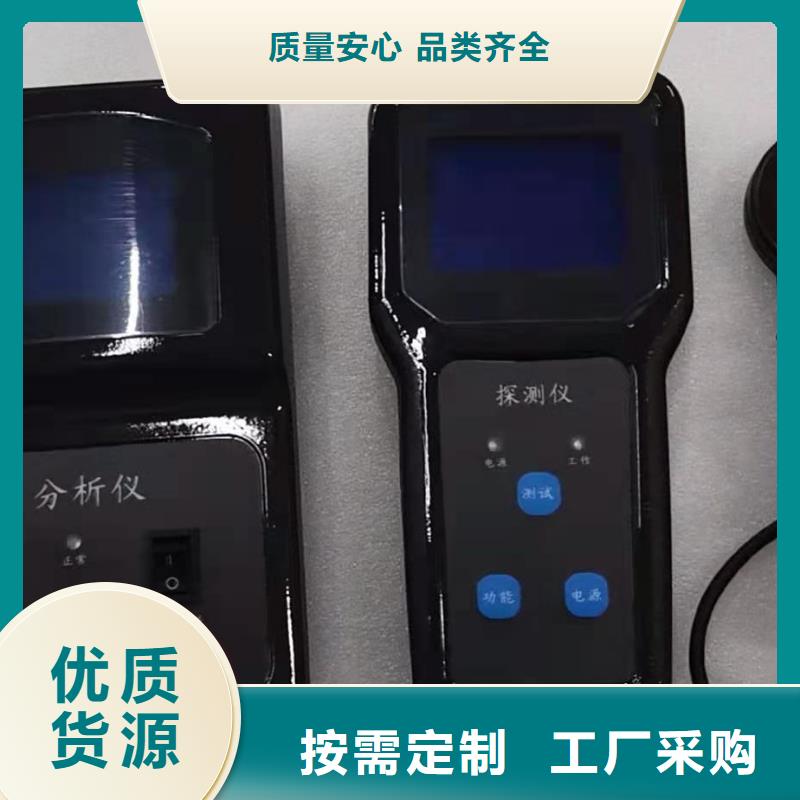

直流系统接地故障定位仪故障定位画面如下：故障定位画面该画面显示了被测回路的电流波形图、绝缘阻抗大小、故障点方向等信息。上图中左图为接A型采集器时对故障支路进行检测的显示界面，右图为接D型采集器对故障支路检测的显示界面。对于存在故障支路的检测，从图中可以看出探测仪检测到了与分析仪所发同频率信号和投入检测桥同频率的电流信息，并以波形的形式显示出来，检测完成之后并指出故障点的方向。故障点方向显示为“同向”或“反向”，该方向是相对于检测点的采集器标识方向而言。如果同向，表示故障点方向和采集器标识的方向一样；反之，相反。对于纯电阻回路，同步点箭头，指示在电流波形的波峰或者波谷位置；对于有分布电容的回路，指示在电流波形的波峰和波谷之间。故障电流频谱分析画面如下：故障电流频谱分析由两幅画面组成，上图中左图为故障电流频谱原始电流波形图，右图为经FFT变换后的频谱图。该功能先将原始电流信号以波形显示出来，然后进行快速FFT变换，再将该故障电流的频谱图显示出来，并计算出电流幅值的频点及故障电流幅值。直流电流测试画面如下：在该界面下按“测试”键可对当前测试电流进行清零操作。“电流测量”功能只适合使用D型采集器，如果使用A型采集器，界面会提示“请接D型钳表”，即需将A型采集器更换成D型采集器后进行电流测量操作。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。
