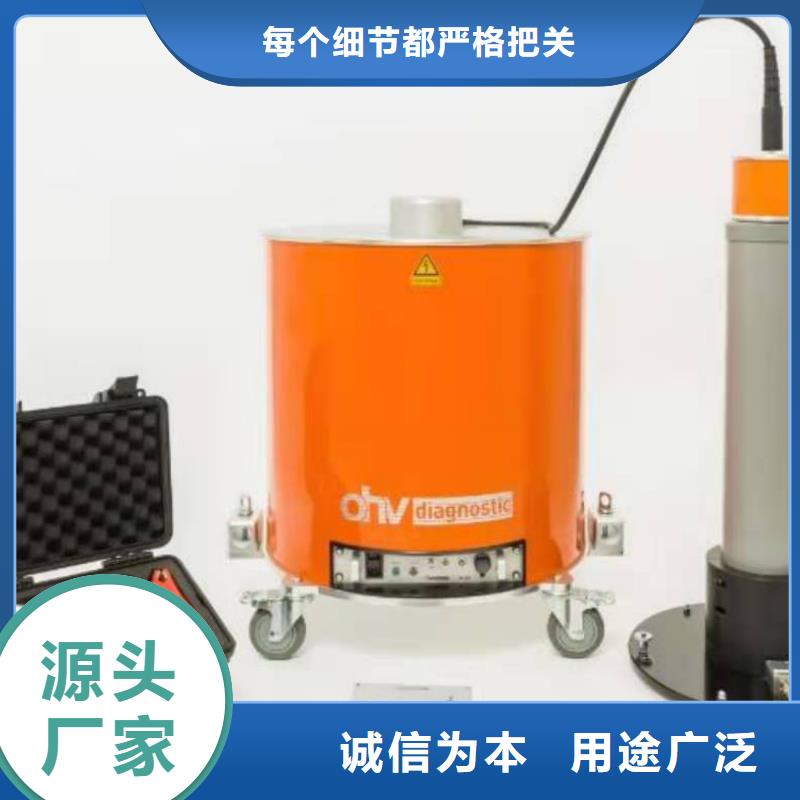

振荡波局放耐压试验系统 规则 在运行本测试系统前，请操作者熟知本章节的相关规则。连接被测电缆前一定要遵守下列五项规则以及其它相关规则。切断被测电缆电源；防止被测电缆重新带电； 3. 确保电缆上没有残存电压； 隔离邻近带电设施2.1 简介 本测试系统按照 IEC 348 关于电子测量仪器标准进行设计，能够确保操作者的。请严格遵守和地方以及操作手册中提及的安规。 请在正常天气情况下使用 OHV 系统，如设备受潮则禁止使用。如果设备受潮，请将其放置在温暖、干燥的环境，潮气消失后才可使用。 本系统的操作人员须按手册中所述接受培训后才可进行操作。调试、维修以及部件保养需要求 由专业人员来完成，请勿擅自操作。 2.2 警告 进行任何测试前，切记将测试系统接地。 请为自己的负责！ OHV 系统测试中，其部件将有高压，禁止触碰运行中的高压部件，确保人身。 测试者和辅助人员应严格遵守规定，防止造成人员和设备伤害。 测试时，请远离被测电缆及高压单元。 测试现场一定要摆放警告标识以及障碍物，测试无关人员需远离测试现场。所有高压设备都应该配备电路。在被测电缆、测试电缆结束测试后，所有部件接地并已无电压的情况下，才允许 相关人员进入测试区域。 设备内部或外部的电路处于开路状态或未接地时都很危险，禁止故意断开电路。 调试、维修或维护等工作一定要由专业人员来执行，未经认可的人员进行调试、维修或维护而引起的设备损坏将不享受质保。非专业人员进行操作有可能会造成危险。禁止随意拆卸设备，当设备被拆开或出现故障时，禁止对设备进行通电。 更换坏保险丝时，请确保替换的保险丝与原保险丝电流等级以及类型完全相同。选择完全匹配的保险丝，同时防止保险盒短路。 当怀疑设备出现故障时，一定要将整个系统关闭，并防止设备再次启动。如果设备出现下列问题，其性能会受到相应的影响； - 设备被明显损坏； /.； 无法完成指定测试； - 数据保存情况异常，且保存时间过长； - 设备在运输过程中受到损坏。

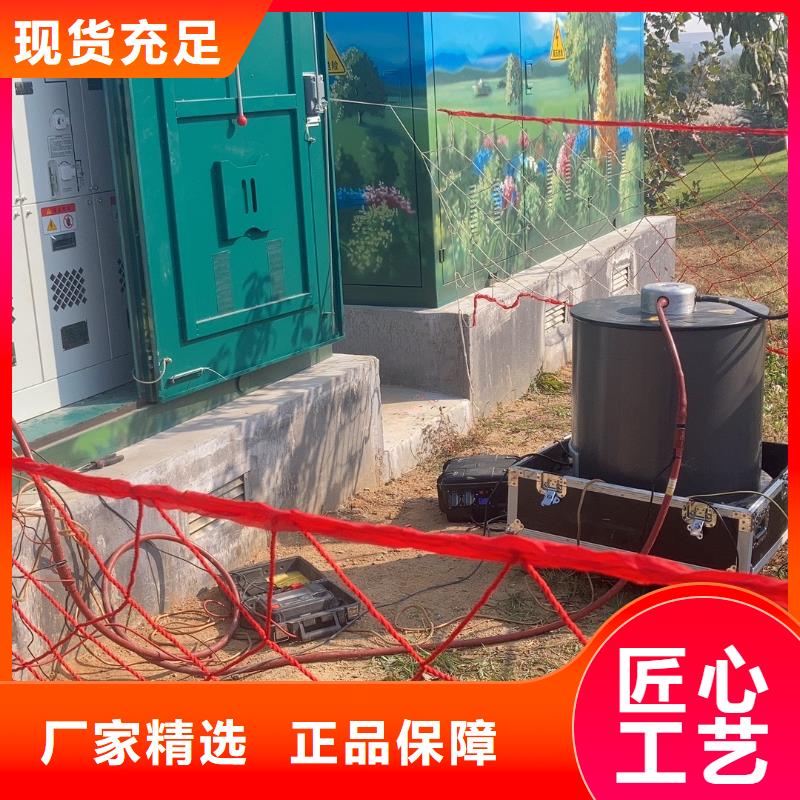

振荡波局放耐压试验系统 系统试验原理图中，通过变频源调节频率，通过励磁变压器隔离升压激励使谐振电抗器与被测电缆的分布电容产生谐振，谐振条件下，在被试电力电缆上可以获得Q倍于励磁电压的试验电压。在电缆上维持试验电压的过程中，短路励磁变压器的输出端，使谐振电抗器和被试电缆形成逐渐衰减的阻尼振荡，通过专用分压器进行测量和反馈控制，使用专用软件可以将被测电缆及其接头的绝缘薄弱环节所发生的局部放电信号有规律的显示出来。通过波形数据分析，可以测出局部放电的放电量值及定位局部放电点的准确位置。并且通过软件可以控制阻尼振荡波形多次重复，从而可以更可靠验证被测电缆的绝缘缺陷。3、系统的性能及特点1）采用交流串联谐振升压＋振荡波测试局放的方法、设备合二为一，一套设备既可完成局放试验又可做交流耐压试验，一机两用。交流耐压试验符合现有规程2）适用于新电缆（投运前）交接试验及老电缆（停电后）性试验。3）遵循IEC60270标准测量电缆局放量。4）对电缆局放点进行距离测量。5）测量电缆接头位置及全长距离。6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。7）采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　

振荡波局放耐压试验系统高压源控制 测试系统 由两部分构成： 高压单元 笔记本电脑 测试过程中，内部的高压直流源由 系统控制。出于考虑（如图2.1 所示）， 系统外部控制开关始终与系统连接，并用于切断高压。 系统外部控制开关功能介绍示意图请时刻谨记章节2 中的四项规则。 技术总览 系统构成 该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆 M 系列单元构成如下控制单元 高压线圈； - 高压分压器； - 高压开关； - 局放耦合电容；局放耦合器； - 局放校准仪； - 连接面板。 系统由笔记本电脑远程控制，首先应该： - 通过直连网线将高压单元和笔记本电脑连接 3.1.2振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为60～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
