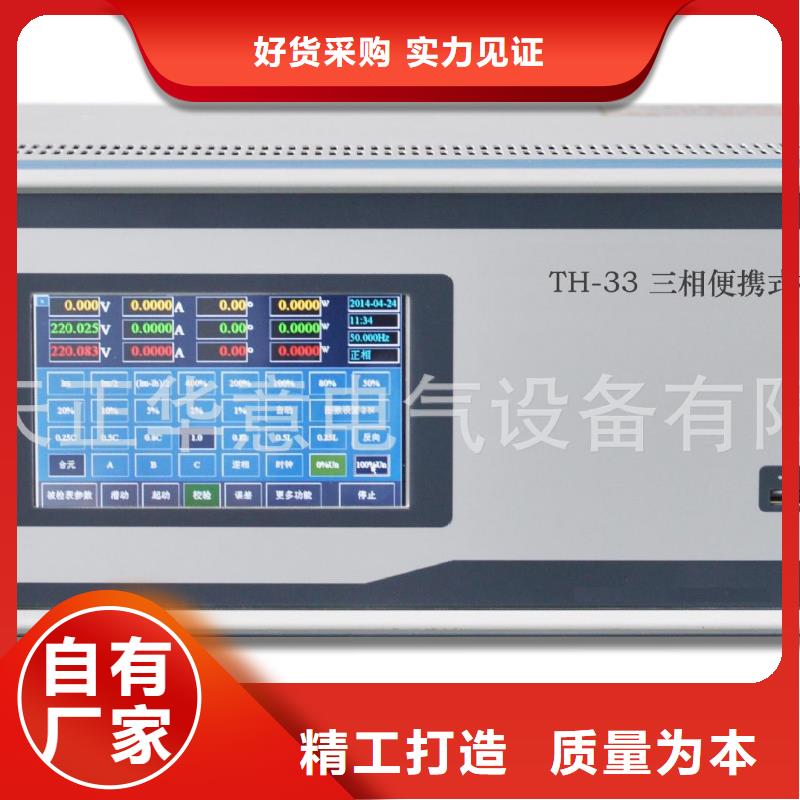

三相电能表校验装置综合界面介绍为了方便用户使用，在TH-30开机上电后，仪器将直接进入综合测试界面。如图2.4-1所示：图2.4-1 综合测试-校表设置“校表参数”模块为校验电能表的相关设置参数部分；左下方为当前接入的电压电流测试信号的向量图。“电参测量”模块为当前接入的电压、电流等各参数实时测量情况。“电表误差”模块显示的是电表校验的剩余脉冲数以及误差值。“接线判别”模块显示当前接入的电压、电流信号的接线情况。屏幕右方是本界面的功能按键，由于本仪器采用了触摸屏技术，直接触按相应功能按键可以进入相应界面。其中“数据管理”、“接线判别”、“谐波测试”、“波形显示”、“主菜单”五项将切换到相应功能的其他界面。而“误差测试”键，是 “综合测试”界面进行电能表校验的开始按键。

三相电能表校验装置 仪器操作流程仪器使用中严格按照操作流程进行开启仪器电源→接好仪器端测试线→接电能表端测试线及钳表→设置检验参数→校验→拆除电能表端测试线→关闭仪器→拆除仪器端测试线。注：钳表“＋”为电流进、“-”为电流出,钳表中间颜色代表相别：黄-A 相、绿-B 相、红-C 相2.5 接线校验三相三线制电能表接线方法:在测三相三线电能表时，仪器的Ua、Uc、COM(三相三线测量时 B 相电压必须接到电压端子的公共端COM)电压端子分别接入所测电能表Ua、Uc、Ub，仪器A、C相电流端接入电能表Ia、Ic,脉冲输入装置接入电能表光电插座。如图：校验三相四线制电能表接线方法:在测三相四线时，将仪器的Ua、Ub、Uc、COM电压端子分别接入所测电能表Ua、Ub 、Uc、COM；仪器A、B、C相电流端接入电能表Ia、Ib、Ic；脉冲输入装置接入电能表光电插座。如图：校验单相电能表接线方法:任选仪器A、B 、C 相电压端一相接入所测电能表“火”线，U0接入“0”线；任选A、B、C相电流钳表中一支夹到电能表电流线；脉冲输入装置接入电能表光电插座。注：1、当仪器从火线的进线口取电压时，钳表应接到火线出线上，否则会影响校验误差准确度；2、当仪器从火线的出线口取电压时，钳表应接到火线进线上，否则会影响校验误差准确度。如图(从火线的进线口取电压)：如图(从火线的出线口取电压)脉冲输入连接根据采用的校验方式，把相应的脉冲输入装置（光电采样器、手动开关或电子式电能表脉冲输入插头）连接至光电头插座。同时校验主副表以三相四线表为例在同时校验主副表时，除脉冲接线以外其他的接线三相四线的接线一样(请查看三相四线的接线方法)脉冲接线方法，脉冲采集线1接到主表上，脉冲采集线2接到副表上）

三相电能表校验装置 主要特点2.1、功能★32位高速数字信号处理器国内个采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。★同时测量有功、无功或两个电能表的误差比传统的校验方式提高一倍以上的工作效率。★接线仿真功能仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。★5A钳误差自检仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。★自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。★红外读取头，自动读取多功能电能表数据（选配功能）利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。★超宽电流测量范围500倍电流范围保证计量指标；10000倍电流显示范围。小 1mA 启动电流。高供高计时，空载也可识别接线。★电能累积功能可以校验没有电能脉冲输出的电能表，或做为测试节能指标。三相电能表校验装置
